Comment faire un tiroir en menuiserie ?

De trois ensembles qu’il vaut mieux ne pas confondre, parce qu’ils ne se calculent pas pareil :

• Le corps — la boîte proprement dite. Quatre panneaux : deux côtés, un devant, un dos. Plus un fond.
• Les coulisses — la quincaillerie qui fait glisser. Vous ne les fabriquez pas, vous les achetez, et ce sont elles qui imposent leurs cotes au corps.
• La façade — le panneau qu’on voit. Il se visse sur le devant du corps, et ses dimensions n’ont presque rien à voir avec celles du corps.

Le devant du corps et la façade sont donc deux pièces différentes. C’est la première chose qui surprend quand on débute : on croit fabriquer une boîte à quatre côtés, et on en débite cinq.

Pourquoi ne pas faire d’une pierre deux coups ? Parce que la façade doit pouvoir se régler après montage — deux vis, on desserre, on aligne au millimètre, on resserre. Une façade solidaire du corps, c’est un alignement raté qu’on ne rattrape jamais.

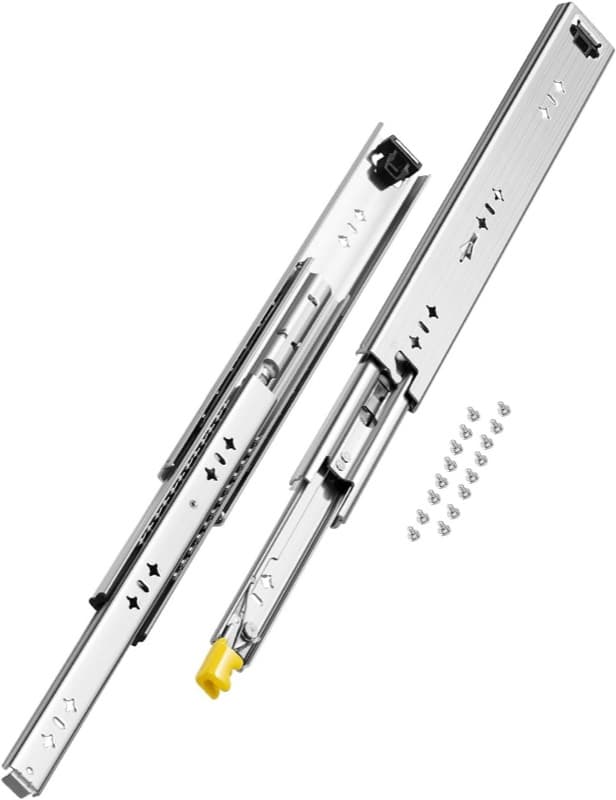

Une coulisse à billes, c’est deux profilés en acier qui coulissent l’un dans l’autre. L’un se visse sur le côté du caisson, l’autre sur le côté du tiroir. Et cet empilement prend de la place. Chaque modèle de coulisse a une épaisseur différente, il faut donc bien déduire deux fois leur épaisseur pour calculer les dimensions de vos tiroirs !

Pour un caisson de 600mm, avec une épaisseur de bois de 19mm, et des coulisses d’une épaisseur de 13mm chacune, le corps du tiroir mesure donc 536 mm.

600mm - 2x19mm - 2x13mm = 536mm.

Vérifiez toujours sur la notice de vos coulisses. Les modèles à galets, les coulisses invisibles montées sous le tiroir, les systèmes à amortisseur ont leurs propres valeurs — parfois 12,5 mm, parfois 14. Un millimètre d’écart de chaque côté et le tiroir force ou flotte ; deux millimètres et il déraille.

Le conseil qui sauve : achetez les coulisses avant de débiter. Pas après. La notice tient dans la boîte, elle donne le jeu exact, et elle vous évitera de découvrir en montant que votre modèle demandait 12,5.

Et n’achetez pas vos coulisses à prix d’or : sur une paire à sortie totale, ce qui se paie c’est la charge admissible et la douceur du roulement, pas la marque. Les modèles Vevor, par exemple, ont un excellent rapport qualité-prix.

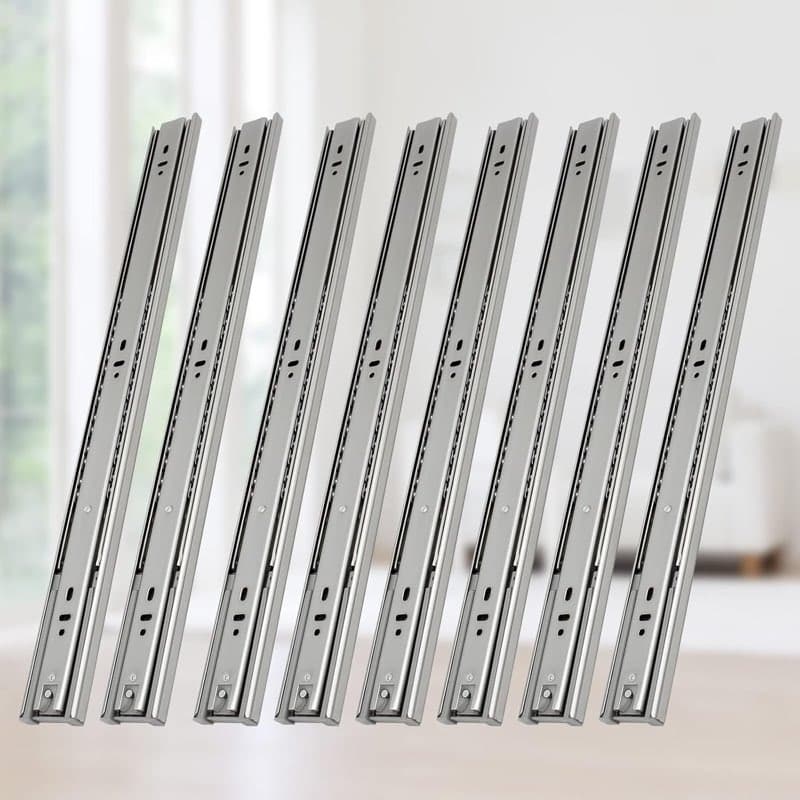

Et pour des dimensions plus classiques, il est souvent bien plus intéressant d’acheter en volume, par lot de quatre ou cinq paires : un meuble en demande rarement une seule, et le prix à la paire tombe nettement.

Attention cependant : sur ces lots, vous perdrez souvent la livraison en 24 h d’Amazon Prime — l’expédition part d’un vendeur tiers. Je le précise parce que je sais qu’il y a des impatients. Cela dit, pour une fois, l’attente tombe bien : ces coulisses, il faut les avoir sous la main avant de débiter, pas après.

On repart du corps de 536 mm et on applique la même logique que pour un caisson : deux pièces traversent, deux pièces se logent entre.

Pourquoi les côtés traversent-ils ? Parce que ce sont eux qui reçoivent les coulisses. Un côté interrompu, c’est une coulisse vissée en partie dans du vide — elle tiendra une semaine.

La hauteur du corps, elle, est libre. C’est la seule cote du tiroir qu’aucun calcul n’impose : 100 à 140 mm pour des couverts, 180 à 220 pour de la vaisselle, jusqu’à 300 pour des casseroles. Choisissez selon ce qui va dedans, et pas selon ce qui reste de panneau.

Elle ne se choisit pas librement non plus : elle suit la longueur des coulisses, qui se vendent en pas de 50 mm — 300, 350, 400, 450, 500, 550.

La règle : la coulisse doit tenir dans le caisson, et le tiroir doit tenir sur la coulisse.

Le corps du tiroir fait exactement la longueur de la coulisse : c’est ainsi que les fabricants les dimensionnent. Ne cherchez pas à gagner trois centimètres en rallongeant le corps — la coulisse ne le portera pas sur la fin.

1. 1

   Partir de l’ouverture du caisson

   Mesurez l’intérieur du caisson, pas l’extérieur : c’est là que le tiroir doit passer. Une ouverture de 562 mm de large accueillera un corps de tiroir plus étroit, du jeu des coulisses.

2. 2

   Retirer le jeu des coulisses

   Les coulisses à billes standard demandent 13 mm de chaque côté, soit 26 mm au total. Le corps du tiroir mesure donc l’ouverture moins 26 mm. Sur 562 mm d’ouverture, cela fait 536 mm.

3. 3

   Choisir la profondeur

   Elle suit la longueur des coulisses — 400, 450, 500 mm — et doit rester inférieure à la profondeur intérieure du caisson. Une coulisse de 500 mm dans un caisson de 560 mm de profondeur, c’est le bon compte.

4. 4

   Déduire les quatre côtés

   Deux côtés à la profondeur du corps, deux traverses — devant et dos — à la largeur du corps moins deux épaisseurs. En 19 mm sur un corps de 536 mm, les traverses font 498 mm.

5. 5

   Décider du fond

   En applique, vissé sous les côtés : il couvre toute l’emprise et ajoute son épaisseur à la hauteur du tiroir. En rainure : il tient dans la hauteur des côtés, mais ses cotes gagnent deux fois la profondeur de rainure.

6. 6

   Ajouter la façade

   Elle se visse sur le devant, dépasse le corps de quelques millimètres de chaque côté, et descend un peu sous le tiroir pour cacher la coulisse. Comptez 4 mm de plus en largeur et 15 mm de plus en hauteur que le corps, fond compris.

En applique, le fond se visse sous les quatre côtés. Il couvre toute l’emprise du tiroir, se débite d’un rectangle simple — et surtout, il ajoute son épaisseur à la hauteur totale. Un corps de 180 mm avec un fond de 19 mesure 199 mm de haut, ce qui décale d’autant la façade et le tiroir du dessous.

En rainure, le fond se glisse dans une gorge pratiquée dans les quatre panneaux, à 10 ou 15 mm du bas. Le tiroir garde sa hauteur annoncée, mais le fond doit mesurer l’ouverture intérieure plus deux fois la profondeur de rainure, sur chaque axe. Rainure de 8 mm : +16 en longueur, +16 en largeur.

Lequel choisir ? La rainure, pour tout ce qui portera du poids — casseroles, dossiers, outillage. Un fond en rainure repose sur toute sa périphérie ; un fond vissé ne tient que par ses vis, et une vis dans du mélaminé de 8 mm, ça s’arrache.

C’est typiquement le genre de détail qu’on découvre au montage, une fois les pièces débitées et le panneau consommé.

Elle ne fait pas partie de la boîte : elle se visse dessus, et ses cotes obéissent à la façade voisine, pas au tiroir. Autrement dit, sur un meuble à quatre tiroirs, ce sont les façades qui doivent s’aligner entre elles — les corps derrière peuvent bien faire ce qu’ils veulent.

Les repères usuels :

• En largeur : le corps plus 4 mm environ, soit 2 mm de débord de chaque côté — assez pour masquer la coulisse, pas trop pour ne pas toucher la façade d’à côté. Sur un ensemble, c’est le jeu entre façades qui commande, généralement 3 mm.
• En hauteur : une quinzaine de millimètres de plus que le tiroir fond compris, avec un léger débord vers le bas — 3 mm suffisent — pour cacher le rail.
• En profondeur : soit la façade s’ajoute à la profondeur annoncée (tiroir en applique), soit elle est comprise dedans et le corps est raccourci d’autant (tiroir encastré). Les deux se pratiquent ; l’essentiel est de savoir lequel on fait, et de s’y tenir sur tout le meuble.

La façade est aussi la seule pièce plaquée sur ses quatre arêtes, puisqu’elle se regarde de partout — d’où l’intérêt de savoir si sa cote inclut le chant. Sur quatre façades en chant de 2 mm, l’oubli fait 8 mm d’écart cumulé en hauteur, et le dernier tiroir ne ferme plus.

Une question qu’on ne pose jamais et qu’on regrette de ne pas avoir posée. Comptez, une fois les pièces débitées et plaquées :

• Assemblage du corps : 20 à 30 minutes. Percer, coller, visser, vérifier l’équerrage.
• Pose du fond : 10 minutes en applique, davantage en rainure — mais la rainure se fait avant l’assemblage, à la défonceuse ou à la scie sous table.
• Pose des coulisses : 20 minutes pour le premier, 10 pour les suivants. Un gabarit de perçage divise ce temps par deux.
• Réglage de la façade : 15 minutes, dont dix à reculer de trois pas pour regarder si c’est droit.

Soit une bonne heure par tiroir pour le premier, quarante minutes en rythme. Sur un meuble de quatre tiroirs, ce sont trois heures d’atelier — et zéro minute si le débit est faux, parce qu’il faudra retourner au magasin.

Faisons les comptes. Un tiroir cumule : le jeu des coulisses (2 soustractions), les épaisseurs des traverses (2), la profondeur de rainure si fond rainuré (2), le débord de façade (2 ajouts), l’épaisseur du fond si applique (1). Chacune est simple prise isolément.

Toutes ensemble, sur quatre tiroirs de hauteurs différentes, elles font perdre une soirée et parfois un panneau. Et l’erreur ne se voit qu’au montage, quand tout est coupé — le scénario classique.

C’est le cas d’usage pour lequel le mode meuble a été écrit : on donne la largeur, la hauteur, la profondeur, on choisit la pose du fond et de la façade, et les pièces sortent avec leurs chants — vérifiables en 3D avant de couper quoi que ce soit.

Un tiroir vit dans un caisson : le guide du caisson explique comment calculer l’ouverture d’où part tout ce qui précède. Et pour les cotes normalisées d’une cuisine, tout est rassemblé dans les dimensions des caissons de cuisine.
